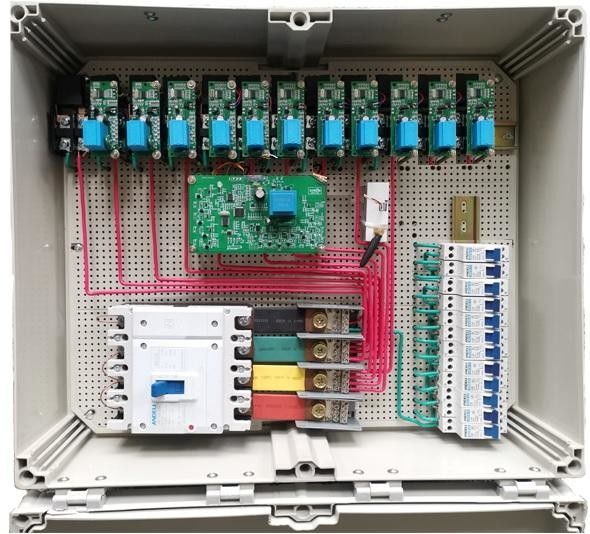

এসটিএস অ্যান্টি-জারা ওয়াটারপ্রুফ মিটার বক্স, IP54 আউটডোর মিটার বক্স

এসটিএস স্ট্যান্ডার্ড অফ-গ্রিড জিপিআরএস আইপি 5 4 জলরোধী স্মার্ট প্রিপেইড সোলার মিটারিং বক্স

মডেল এসটিবি 560-এ মিটারিং ‐ বক্স (এরপরে এম-বক্স হিসাবে উল্লেখ করা হয়) বক্স, পরিমাপ ও নিয়ন্ত্রণ ইউনিট (এমসিইউ), জিপিআরএস মডিউল, লোরা-আরএফ মডিউল এবং গ্রাহক ইন্টারফেস ইউনিট (সিআইইউ) দ্বারা গঠিত একটি মাল্টি-ফাংশন মিটারিং সমাধান।প্রতিটি এম-বাক্স জিপিআরএসের মাধ্যমে সুদূর প্রান্তের সার্ভারগুলিতে অ্যাক্সেস করতে পারে, যাতে প্রশাসকরা এম ‐ বাক্স পরিচালনা করতে পারে এবং সমস্ত মিটারের শক্তি খরচ তথ্য দূরবর্তীভাবে পড়তে পারে।

এম-বক্সটি পিসি (পলিকার্বোনেট) কভার এবং এবিএস বেস সমন্বিত, নির্ভরযোগ্য নিরোধক, উচ্চ শক্তি, ভাল জ্বলন প্রতিরোধের, অ্যান্টি-জারা, অ্যান্টি-এজিং এবং 10 বছরেরও বেশি সময়কালীন জীবনযাত্রার পারফরম্যান্স সহ।এটি বিভিন্ন মিটারিং ইউনিটগুলির একাধিক সংমিশ্রণের বৈশিষ্ট্য, সহজ ইনস্টলেশন, লুকানো কেবল সংযোগ এবং নিরাপদ ক্রিয়াকলাপ সহ আবাসন নির্মাণ বা সিভিল পাওয়ার গ্রিড ট্রান্সফর্মেশনে ব্যাপকভাবে ব্যবহৃত হতে পারে।

এম ‐ ​​বাক্সগুলি পরিচালনা করে এবং সমস্ত মিটারের শক্তি খরচ তথ্য দূরবর্তীভাবে পড়ার মাধ্যমে, এটি ইউটিলিটি সংস্থাগুলিকে তাদের পাওয়ার গ্রিডগুলির পরিচালন দক্ষতা উন্নত করতে এবং পরিচালন ব্যয় হ্রাস করতে সহায়তা করতে পারে।

ব্যবহারকারীদের জন্য, তাদের বাড়িতে ইনস্টল করা সিআইইউ লোরা-আরএফ যোগাযোগের মাধ্যমে এম ‐ বাক্স থেকে শক্তি গ্রহণের ডেটা অর্জন করতে এবং ব্যবহারকারীদের কাছে প্রদর্শন করতে পারে, যাতে কেবল তাদের জন্য ডেটা পড়াই সুবিধাজনক নয়, তবে শক্তি পরিমাপের ব্যত্যয় এড়াতে পারে।সুতরাং, এটি একটি সম্পূর্ণ মিটারিং বাক্স সমাধান যা পরিমাপ, ব্যবহার এবং শক্তির পরিচালনা যুক্ত করে।

বৈদ্যুতিক পরামিতি

বৈদ্যুতিক চৌম্বকীয় সামঞ্জস্য

এম-বাক্সের মাত্রা:

কার্যকারিতা

1. পরিমাপ

ইতিবাচক সক্রিয় এবং রিজার্ভ সক্রিয় শক্তি পরিমাপ ফাংশন।

2. পরিশোধ

এম-বক্স ব্যবহারকারীর ক্রেডিট 0 এ পরিণত হলে লোড সরবরাহ বন্ধ করে দেয়, ব্যবহারকারীরা সিআইইউতে 20 ডিজিটস টোকেন ইনপুট দিয়ে রিচার্জ করতে পারে।

3. কম Lowণ

অ্যালার্ম মানটি সংশ্লিষ্ট টোকেনকে ইনপুট দিয়ে সেট করা যেতে পারে।

4. লোড নিয়ন্ত্রণ ফাংশন

এম-বক্স লোড নিয়ন্ত্রণ প্রান্তিকের জন্য প্রোগ্রাম করা যেতে পারে, যদি বর্তমান শক্তি প্রান্তিকের চেয়ে বেশি হয়।মিটার ব্যবহারকারীর বোঝা কেটে যাবে।

5. ইভেন্ট রেকর্ডিং

এম-বাক্সটি কভার খোলার / বিপরীত বর্তমান / পাওয়ার অফ ইভেন্টের সর্বশেষ সময় এবং ইভেন্টের সর্বশেষ 10 বার রেকর্ড করবে।

6. স্ব-পরীক্ষা

এম-বাক্সের একটি স্ব-পরীক্ষার কার্য রয়েছে, এটি এলসিডি এবং রিলে ইত্যাদি পরীক্ষা করতে পারে এবং ফলাফলগুলি সরাসরি রিপোর্ট করতে পারে।

7. টিওউ শুল্ক:

TOKEN সংশ্লিষ্ট টোকেন ইনপুট করে সেট করা যেতে পারে।

8. ওভারড্রাফ্ট সংগ্রহ:

ইলেক্ট্রিসিটি ওভারড্রাফট দিনে বা মাসে মাসে সংগ্রহ করা যায়।

9. তথ্য অনুসন্ধান:

গ্রাহক সিআইইউতে সংক্ষিপ্ত কোড ইনপুট দ্বারা ক্রেডিট রেইমেন, টোটাল ক্রয়ড এবং মোট ক্রেডিটের মতো ডেটা পরীক্ষা করতে পারে।

10. অ্যান্টি-ট্যাম্পার:

চৌম্বকীয় ক্ষেত্র এবং ওপেন কভার ইভেন্ট সনাক্ত করার পরে মিটারটি স্বয়ংক্রিয়ভাবে ভাল্বটি বন্ধ করে দেবে।

১১. যোগাযোগ:

জিপিআরএস: এমপি বক্স জিপিআরএস মডিউলের মাধ্যমে ডাটাবেস সার্ভারে এএমআই সিস্টেম যোগাযোগের সাথে উপলব্ধ

ORলোরা-আরএফ: লোরা-আরএফ দ্বারা এম-বক্সের সাথে সিআইইউ যোগাযোগ।

মেরু / প্রাচীরের উপর ইনস্টলেশন

অনুভূমিক ও উল্লম্ব বার এবং হুপ সহ ইনস্টলেশন আনুষাঙ্গিকগুলির পুরো সেটটি বক্স থেকে আলাদাভাবে প্যাক করা হয়।উপরে প্রদর্শিত হিসাবে, পার্ট 1 হুপ, পার্ট 2 অনুভূমিক বার এবং পার্ট 3 উল্লম্ব বার, যখন অনুভূমিক বার এবং হুপের আকারের তথ্য চিত্রে দেখা যাবে।

বৈদ্যুতিন মেরুতে ইনস্টলেশন প্রক্রিয়া চলাকালীন নীচে পদক্ষেপ নেওয়া হবে:

The মিটার বাক্সের পিছনের দিকে যথাযথ অবস্থানের উপর অনুভূমিক বারের জন্য উল্লম্ব বার এবং বোল্টগুলি ইনস্টল করুন এবং স্ক্রুগুলি দিয়ে ঠিক করুন।

Ol বোল্টগুলির উপর অনুভূমিক বারটি ইনস্টল করুন।

The মেরুতে হুপ ঠিক করুন।

Scre স্ক্রু ব্যবহার করে মিটার বক্সের সাথে হুপটি ঠিক করুন।

ইনস্টলেশন জন্য পুরোপুরি 2 ইউনিট, অনুভূমিক বারের 2 ইউনিট এবং হুপের 2 ইউনিট রয়েছে।

পাওয়ার তারের সংযোগ

পাওয়ার কেবলগুলি মিটার বক্সের নীচে কেন্দ্রীভূত হয়, কেবল ফিক্সারগুলির মাধ্যমে সন্নিবেশিত হয় এবং ইনপুট টার্মিনাল, নিরপেক্ষ টার্মিনাল এবং আউটপুট টার্মিনালের স্ক্রুগুলির অধীনে সংযুক্ত থাকে।ইনপুট তারগুলি BV ‐ 50 মিমি 2 এর চেয়ে কম কপারের কেবল হবে এবং আউটপুট কেবলগুলি তামা কেবলগুলি BV ‐ 16 মিমি 2 এর চেয়ে কম নয়।

মিটার বাক্সের ভিতরে ইনপুট টার্মিনাল, নিরপেক্ষ টার্মিনাল এবং আউটপুট টার্মিনালের কনফিগারেশনটি নীচে দেখানো হয়েছে।

সংযোগের খুঁটির বিশদ সংখ্যা আইটেম 3.2.9, 3.2.10 এবং 3.2.7 এ দেখানো হয়েছে।

সংযোগ চিত্রটি নীচে প্রদর্শিত হিসাবে:

সিআইইউর ইনস্টলেশন ও সংযোগ

সিআইইউর অর্থ গ্রাহক ইন্টারফেস ইউনিট, যা নীচের সংযোগ চিত্রটি অনুসরণ করে ব্যবহারকারীর বাড়িতে ইনস্টল করা ডিভাইস।এর সংযোগ পদ্ধতিটি মিটারের সংযোগের মতো similarইউআইইউ শক্তি পরিমাপ করে না, তবে পরিবর্তে, এটি কেবল পরিমাপ করা শক্তির ডেটা প্রদর্শন করে।সুতরাং ইউআইইউর এল এবং এন পর্বের আউটপুট লাইনগুলি ব্যবহার করা বাধ্যতামূলক নয়।

সিআইইউগুলির পাওয়ার ক্যাবলগুলি ইনস্টল করার পরে, সিআইইউ স্বয়ংক্রিয়ভাবে লোরা-আরএফ মডিউল দ্বারা এম-বাক্সে সংযুক্ত হবে।

প্রিপেইড জলের মিটার রিচার্জের তিনটি সমাধান

ঘ। স্ট্রোনপে ভেন্ডিং সফটওয়্যার দ্বারা

Sales স্থানীয় বিক্রয় পয়েন্ট বা হ্যান্ডহেল্ড মোবাইল ভেন্ডিং ইউনিটের মাধ্যমে

ভেন্ডিং সফ্টওয়্যার অপারেশন

1. লগইন ভেন্ডিং সিস্টেম

2. মিটার নম্বর নিবন্ধকরণ

৩. গ্রাহকের তথ্য নিবন্ধকরণ

4. মূল্য নির্ধারণ

৫. অ্যাকাউন্ট খুলুন

V. মিটার বেচা / উপরে উঠা

7. টোকেন পান

৮. কিপ্যাডের সাথে মিটারে টোকন ইনপুট দিন

9. সাফল্যের সাথে রিচার্জ করা

২. তৃতীয় পক্ষের প্ল্যাটফর্ম বা এপিআই সহ স্থানীয় মোবাইল পেমেন্ট দ্বারা

➪ মোবাইল ফোন মাধ্যমে

এপিআই: অ্যাপ্লিকেশন প্রোগ্রাম ইন্টারফেস, এটি তৃতীয় পক্ষের অ্যাপ্লিকেশন এবং আমাদের স্ট্রোনপে ভেন্ডিং সফ্টওয়্যারকে সংযুক্ত করার চুক্তি।

3. এএমআই সিস্টেম দ্বারা

➪ লোরা-আরএফ এবং জিপিআরএস মডিউলটির মাধ্যমে রিমোট রিচার্জ করুন

এএমআই সিস্টেম দ্বারা রিচার্জ করবেন কীভাবে?
